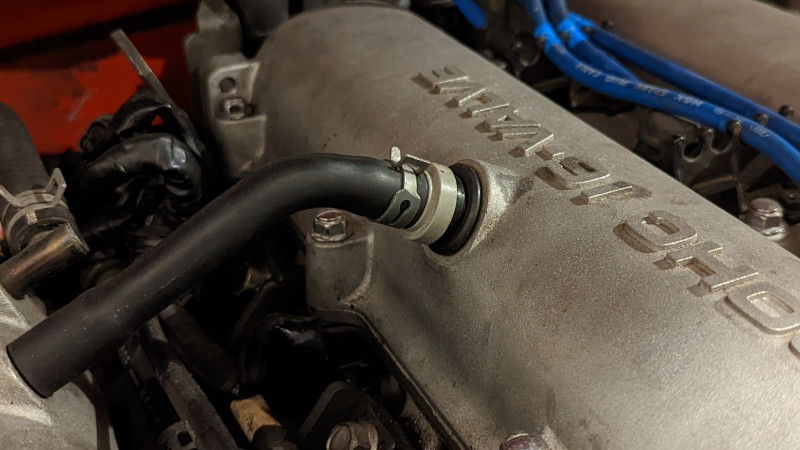

شیر PCV چیست؟ راهنمای صفر تا صد شیر تهویه کارتل موتور
PCV مخفف Positive Crankcase Ventilation به معنی تهویه اجباری کارتل است. در فارسی ممکن است آن را با نامهای شیر تهویه کارتل، شیر تهویه بخارات روغن، شیر PCV یا شیر تهویه مثبت کارتل بشناسند. این قطعه کوچک یکی از اجزای مهم سیستم تهویه موتور است، اما خرابی آن میتواند علائمی ایجاد کند که گاهی با خرابی رینگ پیستون، کاسهنمدها، واشرها یا حتی موتور کامل اشتباه گرفته میشوند.
PCV دقیقاً چه کاری انجام میدهد؟
در هنگام احتراق، مقداری از گازهای حاصل از احتراق از کنار رینگهای پیستون عبور میکند و وارد فضای زیر پیستون و کارتل میشود. به این گازها Blow-by Gas یا گازهای عبوری از کنار رینگ گفته میشود. این گازها فقط «بخار روغن» نیستند و میتوانند شامل موارد زیر باشند:
- گازهای احتراق
- بخار سوخت
- بخار آب
- بخارات روغن
- ذرات بسیار ریز روغن
اگر این گازها در کارتل جمع شوند، فشار داخل کارتل افزایش پیدا میکند. سیستم PCV این گازها را بهصورت کنترلشده از کارتل خارج کرده و به مسیر هوای ورودی موتور برمیگرداند تا دوباره وارد موتور شده و بسوزند. بنابراین PCV هم به کنترل فشار کارتل کمک میکند و هم باعث میشود بخارات موتور مستقیماً به محیط آزاد نشوند.
چرا موتور اصلاً به PCV نیاز دارد؟
اگر گازهای Blow-by را تخلیه نکنیم، فشار داخل کارتل بالا میرود. این فشار میتواند باعث افزایش نشتی روغن از کاسهنمدها، فشار آمدن به واشرها، بیرون زدن روغن از محلهای آببندی، افزایش ورود بخار روغن به مسیر ورودی، آلودگی بیشتر سیستم هوای ورودی و افزایش مصرف روغن در برخی شرایط شود. بنابراین PCV فقط یک قطعه آلایندگی نیست؛ بخشی از مدیریت فشار داخلی موتور است.
PCV چگونه کار میکند؟
یک تصور اشتباه رایج این است که PCV فقط یک شیر یکطرفه است که یا کاملاً باز است یا کاملاً بسته. در واقع در بسیاری از موتورهای متداول، PCV یک شیر کنترل جریان است. میزان عبور گاز از PCV به شرایط موتور و میزان خلأ ورودی وابسته است. در دور آرام خلأ منیفولد معمولاً زیاد است. PCV جریان را محدود میکند تا حجم بسیار زیادی از گاز و هوای اضافی وارد منیفولد نشود. در بار و دور موتور بالاتر خلأ منیفولد کاهش پیدا میکند و شرایط جریان متفاوت میشود. شیر اجازه میدهد تهویه کارتل متناسب با شرایط موتور انجام شود. در شرایطی که فشار کارتل افزایش پیدا کند، سیستم باید بتواند گازهای اضافی را از کارتل خارج کند. بنابراین PCV باید بین تهویه مناسب کارتل و کنترل مقدار هوای ورودی به موتور تعادل برقرار کند.
اجزای سیستم PCV فقط خود شیر نیستند
یکی از اشتباهات رایج این است که تصور کنیم اگر خود شیر را عوض کنیم، سیستم PCV حتماً درست میشود. سیستم تهویه کارتل معمولاً شامل مواردی مانند: شیر PCV، شلنگ PCV ، مسیرهای داخلی درپوش سوپاپ، جداکننده روغن یا Oil Separator در بعضی موتورها، مسیر ورود هوای تازه به کارتل و مسیر منتهی به منیفولد یا سیستم هوای ورودی است. بنابراین ممکن است خود شیر سالم باشد ولی شلنگ یا مسیر داخلی مسدود شده باشد.
خرابیهای PCV
خرابی PCV چند حالت دارد.
۱. PCV گیرکرده در حالت بسته: در این حالت تهویه کارتل مختل میشود و گازهای Blow-by نمیتوانند بهخوبی از کارتل خارج شوند. نتیجه احتمالی: افزایش فشار کارتل، افزایش بخار و فشار از محل در روغن، افزایش احتمال نشتی روغن، فشار روی کاسهنمدها و واشرها، احتمال افزایش مصرف روغن و آلودگی بیشتر روغن موتور. اگر موتور از قبل Blow-by زیادی داشته باشد، اثر این خرابی شدیدتر خواهد بود.
۲. PCV گیرکرده در حالت بیشازحد باز: در این حالت ممکن است مقدار بیشتری از بخارات و گازهای کارتل وارد مسیر هوای ورودی شود. نتایج احتمالی: افزایش مصرف روغن، ورود بخار روغن بیشتر به منیفولد، آلودگی مسیر ورودی، ناپایداری دور آرام، تغییر نسبت هوا و سوخت و احتمال ایجاد خطاهای مربوط به مخلوط سوخت. شدت علائم به طراحی موتور و سیستم کنترل موتور بستگی دارد.
۳. PCV نیمهگرفته یا کثیف: این حالت بسیار مهم است. ممکن است شیر کاملاً خراب نباشد اما رسوبات روغنی و آلودگی باعث شوند جریان آن کمتر از مقدار طراحیشده باشد. در این حالت ممکن است: در تست دستی ظاهراً شیر کار کند، صدای تقتق داشته باشد و اما دبی واقعی آن مناسب نباشد. بنابراین صدای تقتق بهتنهایی تست قطعی سلامت PCV نیست.
۴. خرابی یا گرفتگی شلنگ PCV : حتی اگر خود شیر سالم باشد، شلنگ آن ممکن است: ترک خورده باشد، له شده باشد، گرفته باشد، با رسوبات روغنی مسدود شده باشد یا نشتی هوا داشته باشد. در این حالت سیستم تهویه کارتل درست کار نمیکند.
اگر PCV را برعکس نصب کنیم چه میشود؟
جهت نصب اهمیت دارد. مسیر صحیح در یک سیستم متداول بهصورت کلی: کارتل/درپوش سوپاپ ← PCV ← مسیر ورودی موتور است. اگر شیر برعکس نصب شود، عملکرد کنترل جریان آن مطابق طراحی نخواهد بود. ممکن است: جریان تهویه بسیار محدود شود، فشار کارتل افزایش پیدا کند، رفتار موتور در دور آرام تغییر کند و بخارات روغن به شکل نامناسب جابهجا شوند. بنابراین PCV را نباید صرفاً بر اساس اینکه «به شلنگ میخورد» نصب کرد. جهت جریان باید مطابق علامت روی شیر و دستورالعمل همان موتور باشد.
اگر PCV را کاملاً حذف کنیم چه میشود؟
گاهی گفته میشود: «PCV را بردار، مشکل موتور حل میشود.» این توصیه معمولاً راهحل مهندسیشدهای نیست. حذف PCV یعنی سیستم طراحیشده تهویه کارتل را مختل کنیم. اگر مسیر تهویه کاملاً بسته شود، فشار کارتل بالا میرود. اگر مسیر را به محیط باز کنیم، گازها و بخارات روغن مستقیماً وارد محیط میشوند. در این حالت ممکن است: بوی روغن و گازهای موتور ایجاد شود، محیط موتور و اطراف خودرو آلوده شود، روغن بیشتری به بیرون پاشیده شود، فشار کارتل همچنان مشکلساز باشد و آلایندگی افزایش پیدا کند و سیستم مدیریت موتور از شرایط طراحیشده خارج شود. ضمن اینکه حذف PCV مشکل اصلی Blow-by یا رینگ خراب را تعمیر نمیکند. اگر موتور رینگ خراب داشته باشد، حذف PCV فقط ممکن است علائم را موقتاً تغییر دهد.
آیا همه خودروها PCV دارند؟
اکثر موتورهای بنزینی مدرن دارای نوعی سیستم Positive Crankcase Ventilation هستند، اما طراحی آن در همه خودروها یکسان نیست. در بعضی موتورها PCV یک شیر مکانیکی مستقل است. اما در بعضی موتورهای دیگر جداکننده روغن، مسیرهای داخلی درپوش سوپاپ، دیافراگم، شیرهای کنترل فشار و سیستمهای تهویه پیچیدهتر با هم کار میکنند. بنابراین نباید برای همه خودروها یک روش تست یا یک قطعه مشخص را نسخه واحد در نظر گرفت.
تست سریع PCV در خانه
تست اول: بررسی جهت عبور هوا: وقتی که موتور خاموش است PCV را خارج کنید. در یک شیر مکانیکی معمولی، باید جریان هوا در جهت طراحیشده برقرار باشد و در جهت مخالف محدود یا قطع شود. اگر شیر در هر دو جهت کاملاً آزاد باشد، احتمال خرابی وجود دارد. اگر در هیچ جهتی عبور نکند، احتمال گرفتگی یا خرابی وجود دارد. اما این تست بهتنهایی سلامت کامل PCV را ثابت نمیکند.
تست دوم: بررسی مکش در حالت Idle : موتور را به دمای کاری برسانید و در حالت Idle قرار دهید. در سیستمهای متداول، در سمت متصل به منیفولد باید مکش وجود داشته باشد. اگر هیچ مکشی وجود نداشته باشد، باید موارد زیر بررسی شوند: PCV، شلنگ، مسیر منیفولد، گرفتگی مسیر و طراحی خاص همان موتور
تست سوم: بررسی فشار کارتل: قرار دادن دست یا دستمال روی در روغن فقط یک تست کیفی است. اگر دستمال بهوضوح به سمت بیرون پس زده شود، نشاندهنده وجود فشار مثبت است، اما نمیتوان از آن مقدار Blow-by را تعیین کرد. برای تشخیص حرفهایتر باید فشار کارتل با مانومتر یا ابزار اندازهگیری فشار کم اندازهگیری شود.
آیا بخار از در روغن همیشه به معنی خرابی رینگ است؟
خیر. این یکی از مهمترین نکات تشخیصی است. وجود مقداری بخار یا فشار از محل در روغن در بسیاری از موتورهای در حال کار طبیعی است. اما اگر فشار بسیار زیاد باشد، باید مواردی مانند: PCV، گرفتگی مسیر تهویه، Blow-by، رینگهای پیستون، وضعیت سیلندر و وضعیت پیستون بررسی شوند. بنابراین: «بخار از در روغن = رینگ خراب» یک تشخیص علمی نیست!!
چگونه PCV خراب را از رینگ خراب تشخیص دهیم؟
برای تشخیص درست باید چند تست کنار هم قرار بگیرند. تستهای مفید:
- بررسی PCV
- بررسی شلنگها و مسیر تهویه
- اندازهگیری فشار کارتل
- تست کمپرس خشک
- تست کمپرس تر
- تست Leak-down
- بررسی شمعها
- بررسی مصرف واقعی روغن
- بررسی دود اگزوز
- در موارد لازم، بررسی داخل سیلندر با بروسکوپ
ترکیب این نتایج بسیار ارزشمندتر از یک تست منفرد است.
PCV خراب میتواند باعث روغنسوزی شود؟
بله، در بعضی شرایط. اما باید بین دو حالت تفاوت قائل شد. PCV یا سیستم تهویه بیشازحد روغن را وارد ورودی کند، در این حالت ممکن است روغن بیشتری وارد موتور شود و مصرف روغن بالا برود، تهویه کارتل مختل شود، فشار کارتل بالا میرود و میتواند باعث افزایش نشتی یا عبور روغن از مسیرهای مختلف شود. اما اگر موتور به دلیل رینگهای فرسوده یا گیرکرده روغن میسوزاند، تعویض PCV لزوماً مشکل را حل نمیکند.
یک اشتباه رایج: «PCV را عوض کردم، پس موتور سالم است»
خیر. PCV فقط یکی از عوامل احتمالی است. برای مثال ممکن است PCV کاملاً سالم باشد ولی موتور به دلیل:
- رینگ روغنی گیرکرده
- رینگ شکسته
- سایش سیلندر
- آسیب پیستون
- مشکل آببندی سوپاپ
روغن مصرف کند. در این شرایط PCV سالم فقط وظیفه خودش را انجام میدهد.
چرا PCV برای موتورهای با کارکرد بالا اهمیت بیشتری دارد؟
هرچه موتور کارکرد بیشتری داشته باشد، احتمال افزایش Blow-by، رسوب و گرفتگی مسیرهای تهویه بیشتر میشود. به همین دلیل در موتورهای پرکارکرد، بررسی PCV باید در کنار بررسی مواردی مثل مصرف روغن و فشار کارتل انجام شود.
جمعبندی
PCV یک قطعه کوچک اما مهم است. وظایف اصلی آن: کنترل تهویه کارتل + کنترل فشار کارتل + بازگرداندن بخارات به مسیر احتراق + کاهش آلایندگی است. خرابی آن میتواند باعث علائمی مانند:
- فشار کارتل
- نشتی روغن
- افزایش مصرف روغن
- بخار روغن
- آلودگی مسیر هوای ورودی
- مشکلات دور آرام
شود. اما هر بخار یا فشار از در روغن به معنی خرابی رینگ نیست. و مهمتر از همه حذف PCV درمان موتور نیست. اگر فشار کارتل زیاد است، باید علت افزایش فشار مشخص شود؛ نه اینکه سیستم تهویه را حذف کنیم.
چکلیست سریع PCV
| مورد | نتیجه مشکوک |
|---|---|
| عبور هوا در جهت صحیح | ندارد ← بررسی PCV |
| عبور آزاد در هر دو جهت | مشکوک |
| هیچ عبوری در هیچ جهت | گرفتگی/خرابی |
| مکش در حالت Idle | نبود مکش ← بررسی مسیر |
| شلنگ ترکخورده | تعویض |
| شلنگ مسدود | تمیز/تعویض |
| فشار شدید کارتل | نیاز به بررسی PCV و Blow-by |
| مصرف روغن بالا | PCV + رینگ + سایر عوامل بررسی شود |
| بخار شدید از در روغن | بهتنهایی تشخیص رینگ نیست |
نتیجه نهایی: هرگز PCV را حذف نکنید و صرفاً بر اساس یک تست دستمال یا فوت کردن، درباره سلامت موتور تصمیم نگیرید.
تشخیص درست یعنی: PCV ← مسیر تهویه ← فشار کارتل ← کمپرس ← Leak-down ← بررسی داخل سیلندر. به این ترتیب میتوان مشخص کرد مشکل از خود سیستم تهویه است یا از داخل موتور.
